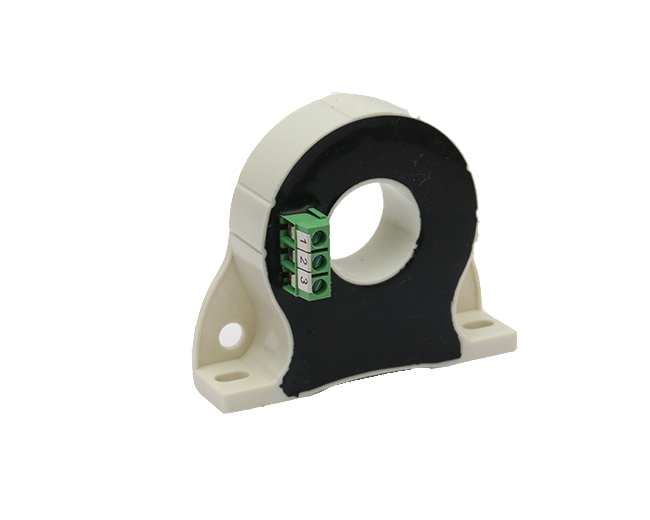

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器 | EN50178 |
线性度好 | 电池供电 | EN50155 |
低温漂 | 变流器/逆变器 | |
宽频带 | UPS/SVG | |
快速响应 |
主要电气参数 | ||
额定测量电流 IPN（A） | 50 | |
测量范围 IP（A） | 0～±70 | |
匝比 | 1:1000 | |
电源电压 VC（V） | +/-12V~+/-15V(+/-5%) | |
额定测量输出 ISN(mA) | 150mA | |
测量电阻 RM（Ω） | ||
| RMmin | RMmax | |
| @±12V, ±50A: | 0Ω | 140Ω |
| @±12V, ±70A: | 0Ω | 70Ω |
| @±12V, ±50A: | 0Ω | 200Ω |
| @±15V, ±70A: | 0Ω | 110Ω |
二次侧电流消耗 IC(@±15V) | ≤25mA+ Secondary output current ISN | |
隔离耐压 | 6 kVrms/50Hz/1min | |
精度 - 动态参数 | |
基本误差δi | ≤±0.8% |
线性度误差δL | ＜0.1% |
零点输出电流IO | ≤±0.2mA |
零点温漂IOT | ≤ ±0.6mA（-25℃~+85℃） |
响应时间tr | ≤1us |
di/dt精确度 | ＞50A/us |
频率带宽BW | DC..100kHz |
一般数据 | |
工作温度 Ta | -25℃~+85℃ |
储存温度 Ts | -40℃~+90℃ |
重量 m | ≤100g |

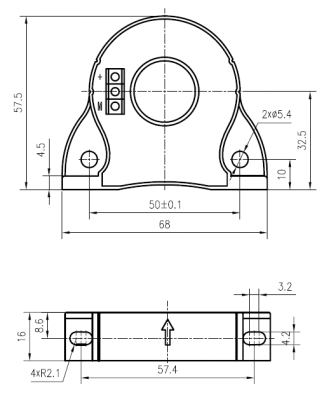

外形图

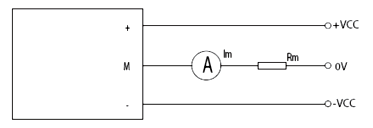

电气连接
| 机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) | 2hole ø4.2mm |
传感器安装方式二(推荐) | 2 hole ø 5.4mm |
推荐力矩 | 2.5 N·m |
母排尺寸(推荐) | Ø15mm |
次边电气连接 | Three core pressure coupling |
