产品详情
产品说明

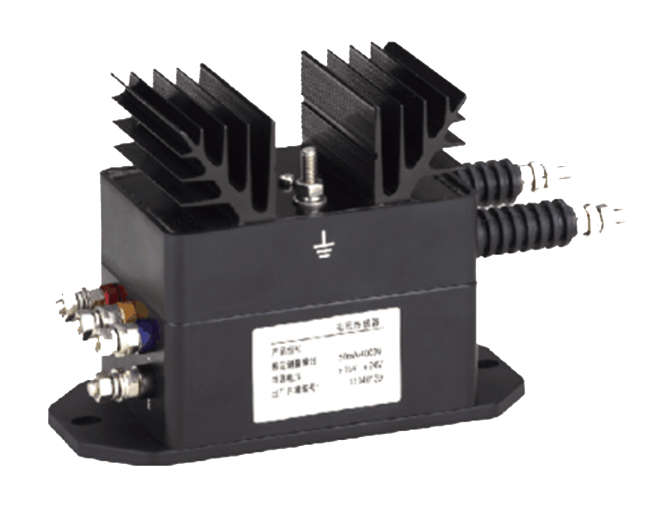

该磁平衡式电压感器适用于对交流、直流和脉动电压的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用 | 参照标准 Standards |
高精度 | 交流变频器 | EN50178 |
线性度好 | 电池供电 | EN50155 |
低温漂 | 变流器/逆变器 | |
宽频带 | UPS/SVG | |
快速响应 |
主要电气参数 | |
额定测量电压 VPN（V） | 4000 |
测量范围 VP（V） | 0～±6000 |
电源电压 VC（V） | +/-15V~+/-24V (1±10%) |
额定测量输出 ISN(mA) | 50mA |
测量电阻 RM（Ω | @15V 0Ω 100Ω |
二次侧电流消耗 IC(@±15V) | ≤30mA+ Secondary output current ISN |
隔离耐压 | 12 kVrms/50Hz/1min |
精度 - 动态参数 | |
基本误差δi | ≤±0.7% |
线性度δL | ＜0.2% |
零点输出电流IO | ≤±0.2mA |
零点温度漂移IOT | ≤±0.6mA（-25℃~+70℃) |
响应时间 | ≤200us |
| dv/dt精确度 | ＞100V/us |
一般数据 | |
工作温度 Ta | -25℃~+70℃ |
储存温度 Ts | -45℃~+90℃ |
| 重量 | ≤850g |
电气连接
外形图
机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) 力矩 | 2 hole ø6.5mm 2 M6 steel screws 4.5N |
原边电气连接 原边固定力矩 | M5 steel screws 2.2N |
| 次边电气连接 原边固定力矩 | M5 steel screws 2.2N |
| 备注 |
1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。 2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V。 3.电量传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。 4.电量传感器安装面平面度要求： (a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）； (b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上（或平面起伏小于0.5mm）； 5.未注公差±1mm； |
